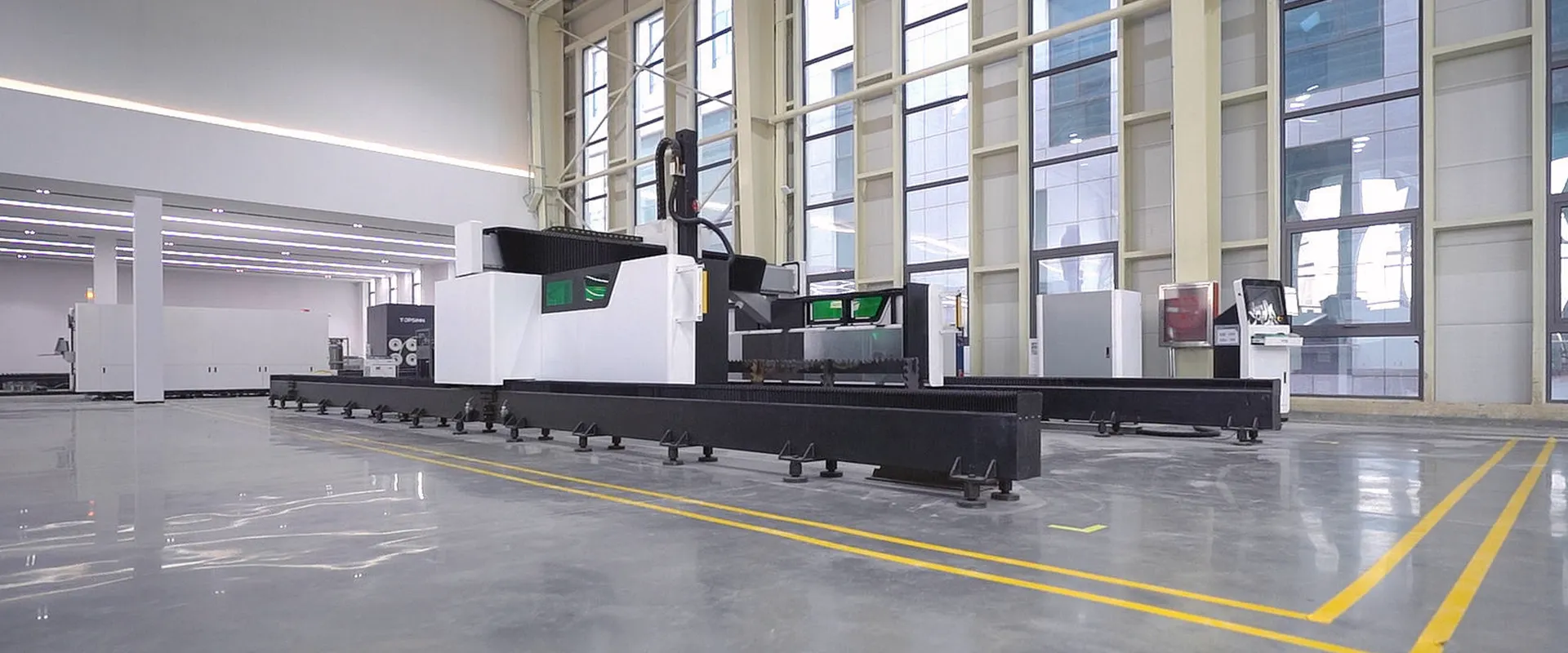

Application des machines de découpe laser - Fabrication de structures métalliques

Dans les grands projets d'infrastructure tels que les ponts et les immeubles de grande hauteur, la qualité de la transformation de l'acier de construction influe directement sur la sécurité du chantier et la durabilité de l'ouvrage. Parmi les facteurs déterminants, la précision de découpe et la qualité des bords des tôles et des éléments de charpente métallique sont souvent des prérequis au bon déroulement des opérations d'assemblage et de soudage ultérieures. L'adoption croissante des machines de découpe laser dans les ateliers de charpente métallique ces dernières années n'est pas le fruit du hasard : comparée aux méthodes traditionnelles, leur aptitude à l'usinage de haute précision de composants complexes répond parfaitement aux exigences modernes de l'ingénierie en matière de fabrication de charpentes métalliques. S'appuyant sur la recherche et l'expérience pratique acquises dans le domaine de la transformation des structures métalliques, cet article explore la valeur ajoutée des machines de découpe laser dans la fabrication de charpentes métalliques, leurs applications typiques et les critères de choix du procédé.

Caractéristiques du traitement de l'acier de construction

La fabrication de charpentes métalliques présente les caractéristiques typiques suivantes :

Les matériaux de base sont principalement l'acier au carbone et l'acier faiblement allié, des matériaux largement utilisés dans l'industrie. Cependant, en raison des variations de leur teneur en carbone, ils imposent des exigences différentes en matière de contrôle de l'apport thermique lors des opérations de découpe. L'épaisseur des plaques varie considérablement, de quelques dizaines à plusieurs centaines de millimètres, tandis que les composants sont souvent de grande taille et lourds. Par conséquent, le processus de découpe doit non seulement garantir la précision, mais aussi concilier efficacité de production et faisabilité sur site. En effet, lors d'un assemblage industriel, même des écarts de l'ordre du millimètre peuvent empêcher un alignement précis des soudures ou compromettre la stabilité structurelle globale.

Par conséquent, la méthode de découpe doit être stable, répétable et adaptée à une production à l'échelle industrielle.

Machine de découpe laser vs. méthodes de découpe traditionnelles

Alors, pourquoi la découpe laser se distingue-t-elle des autres procédés de découpe pour devenir l'une des solutions privilégiées dans le traitement des structures métalliques ? Bien qu'elle ne convienne pas à toutes les situations de transformation de l'acier, elle répond précisément aux exigences essentielles de la fabrication des structures métalliques.

1. Haute précision de coupe

Les découpeuses laser CNC atteignent une répétabilité au micron près. Les méthodes de découpe traditionnelles entraînaient souvent un mauvais alignement des trous, empêchant un assemblage précis des boulons. En revanche, les pièces découpées au laser améliorent considérablement l'efficacité de l'alignement sur site. Ce gain de précision réduit fortement les corrections nécessaires lors de l'assemblage.

2. Traitement flexible des formes complexes

Les composants tels que les plaques de connexion, les supports et les raidisseurs présentent souvent des fentes irrégulières, des perforations denses et des contours complexes. L'usinage traditionnel par moule nécessite un investissement initial important et peine à s'adapter aux exigences de personnalisation en petites séries et en production multi-lots. La découpe laser à fibre élimine le besoin de changer de moule, permettant ainsi le traitement de composants de formes et de configurations variées par de simples ajustements de programme. Cet avantage est particulièrement important dans la production en série d'éléments de construction préfabriqués.

3. Réduction des procédés secondaires

Les machines de découpe laser des métaux offrent des bords de coupe nets et précis ainsi qu'une précision dimensionnelle extrêmement élevée, minimisant les retouches ou les réglages manuels.

Les surfaces de coupe sans joint ne nécessitent aucun meulage supplémentaire avant le soudage, permettant un « formage en une seule étape » qui réduit considérablement les coûts de main-d'œuvre et de temps associés au traitement secondaire.

4. Qualité constante en production de masse

Dans les environnements de production de masse, les machines de découpe laser à fibre offrent un avantage considérable en termes de constance de la qualité ; une fois les paramètres de découpe appropriés définis, elles garantissent une précision dimensionnelle et une qualité de bord constantes, que ce soit pour des dizaines ou des centaines de pièces. Ceci élimine les variations de qualité dues aux différences d'intervention humaine inhérentes aux méthodes traditionnelles.

Dans le domaine de la découpe des structures métalliques, les procédés traditionnels comme la découpe à la flamme et la découpe plasma sont toujours utilisés et répondent à leurs besoins respectifs. La découpe oxyacétylénique demeure la méthode de prédilection dans la fabrication de machines lourdes grâce à sa capacité à usiner des tôles d'acier très épaisses. Cependant, sa large zone affectée thermiquement et sa précision de coupe limitée la rendent inadaptée à la fabrication de composants de haute précision. La découpe plasma offre une meilleure efficacité pour l'usinage de tôles d'épaisseur moyenne à épaisse, avec des vitesses de coupe bien supérieures à celles de la découpe oxyacétylénique, mais elle souffre elle aussi d'une déformation thermique relativement importante. Dès lors, comment définir les limites d'application de la découpe laser ?

S’appuyant sur des années de recherche industrielle et d’expérimentations comparatives, les machines de découpe laser s’imposent lorsque le traitement exige une grande précision, des formes complexes ou une qualité constante pour plusieurs lots de pièces. En pratique, la plupart des grands ateliers de construction métallique intègrent la découpe laser aux méthodes traditionnelles en fonction de l’épaisseur des pièces, des exigences de précision et du volume de production. Par exemple, l’oxycoupage permet le dégrossissage des tôles épaisses, tandis que la découpe laser prend le relais pour les finitions et l’usinage des sections complexes. Cette approche combinée permet d’optimiser les coûts tout en garantissant qualité et efficacité.

Solutions de découpe laser conçues spécifiquement pour la fabrication de structures métalliques

Toutes les machines de découpe laser pour acier ne sont pas adaptées au traitement des structures métalliques. Les principales exigences sont les suivantes :

Large plage de puissance laser : capable de découper des plaques d’acier d’épaisseur moyenne à épaisse.

Performances de coupe stables : maintient de bons résultats de coupe même après une utilisation prolongée

Structure robuste de la machine : capable de découper des plaques d'acier grandes et lourdes.

Composants fiables adaptés aux environnements industriels

De nombreuses entreprises de transformation ont commis l'erreur de croire que « plus de puissance est toujours mieux », négligeant ainsi l'importance de la compatibilité des équipements avec leurs processus de production. Choisir des machines uniquement en fonction de leur puissance maximale n'est souvent pas l'approche la plus judicieuse. Pour les ateliers de construction métallique, la conception des découpeuses laser à fibre doit privilégier les exigences réelles de production plutôt que les conditions de laboratoire.

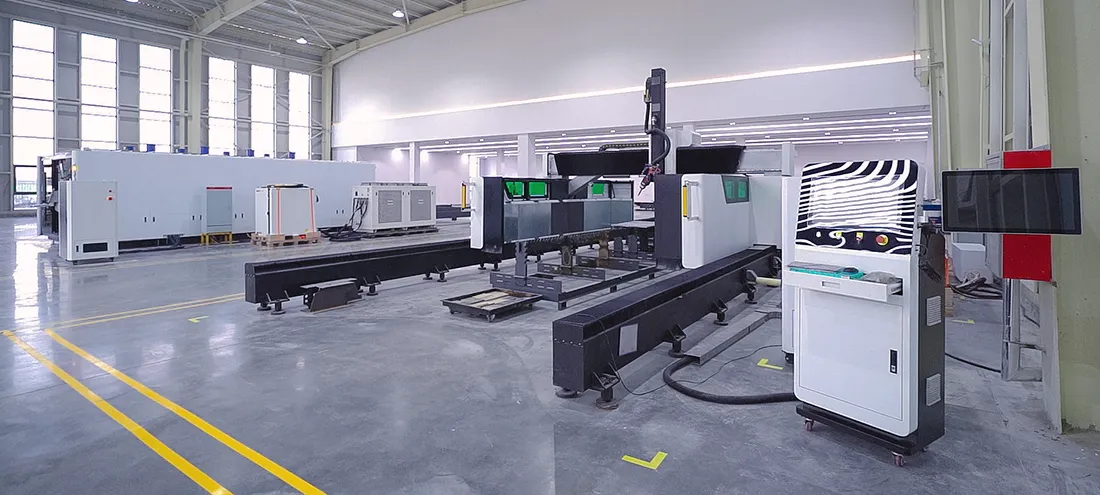

Les machines de découpe laser pour métaux de la série GR-H de notre équipe , spécialement conçues pour les applications de fabrication de structures métalliques, sont pensées pour répondre à ces principaux problèmes :

1. Large plage de puissance de 12 000 W à 40 000 W : répond de manière stable aux exigences de découpe des plaques d’acier au carbone d’épaisseur moyenne à épaisse, démontrant une adaptabilité exceptionnelle dans les industries aux exigences de résistance structurelle strictes comme les ponts, le transport ferroviaire et la construction navale.

2. Compatibilité multi-matériaux : Découpe sans effort les composants courants en acier de construction tels que les poutres en H, les poutres en I, les profilés en U, les cornières, les plaques et les tubes, sans changement d’équipement ni ajustement important des paramètres. Ceci élimine la limitation « une machine pour une application » des équipements traditionnels, améliorant considérablement la flexibilité de la production en atelier.

3. Sa conception modulaire avec un plateau standardisé permet une personnalisation flexible en fonction des exigences du projet. Elle s'adapte efficacement à la fois à la découpe de structures métalliques de grande envergure et à la production rapide de petites séries sur mesure.

4. Parfaitement adaptée aux exigences de la production industrielle en continu, elle prend en charge le chargement de plusieurs matériaux et un fonctionnement sans interruption. Avec une vitesse de déplacement maximale de 80 m/min et une accélération maximale de 0,8 G, elle améliore considérablement l'efficacité des processus tout en préservant la précision, s'adaptant ainsi parfaitement au rythme de fonctionnement 24 h/24 et 7 j/7 des ateliers de structures métalliques.

La découpe laser est devenue une méthode de traitement essentielle dans la fabrication de structures métalliques, particulièrement adaptée aux applications exigeant une grande précision, une excellente régularité et une grande flexibilité dans la conception des pièces. Bien entendu, elle ne constitue pas une solution universelle. Les procédés traditionnels tels que l'oxycoupage et la découpe plasma restent indispensables pour les tôles très épaisses et les environnements de production à faible coût. Un choix judicieux ne se limite jamais à la recherche de la puissance laser maximale. Il s'agit plutôt d'intégrer l'épaisseur du matériau, les exigences de précision des composants et le flux de production global afin de trouver la solution la plus adaptée. En effet, le cœur de la production industrielle réside dans l'adéquation précise de la technologie aux réalités du terrain, et non dans l'accumulation de paramètres.

N'hésitez pas à contacter notre équipe à tout moment. Forts de notre expérience concrète en production, nous vous apporterons un soutien technique et des conseils pratiques.
