Manuel d'utilisation de la découpeuse laser à fibre - Réparation des anomalies de la machine

Machines de découpe laser à fibre Les outils de précision sont essentiels à la fabrication industrielle, mais même les meilleurs équipements rencontrent des difficultés techniques. Problèmes courants : arrêts laser inattendus, alarmes moteur Yaskawa ou erreurs d'asservissement de l'axe X peuvent perturber la production et impacter l'efficacité. Comprendre comment résoudre rapidement ces problèmes est essentiel pour minimiser les temps d'arrêt et maintenir la continuité opérationnelle.

Ce guide aborde les problèmes fréquents liés au service après-vente, notamment les pannes laser soudaines, les problèmes de connectivité des encodeurs, les alarmes de servomoteur et les interférences. Qu'il s'agisse d'une tête laser défectueuse, d'un câblage d'encodeur défectueux ou d'une erreur de servomoteur, nos solutions étape par étape sont conçues pour aider les techniciens à diagnostiquer et à résoudre efficacement les problèmes. En utilisant un logiciel de surveillance, en inspectant les composants matériels et en suivant des protocoles de dépannage systématiques, les utilisateurs peuvent restaurer les fonctionnalités de leur machine en toute confiance.

1. Le laser de la machine de découpe laser pour métal est maintenant éteint. Il a bien démarré et s'est soudainement arrêté. Que pouvons-nous faire à ce sujet ?

Solution

(1) Vérifiez si le laser est en état d'alarme. Vous pouvez consulter son état sur l'indicateur d'état. En cas d'alarme, connectez le logiciel de surveillance laser pour consulter les informations d'alarme et résoudre le problème.

(2) Utilisez le machine de découpe laser pour métaux Logiciel de surveillance pour surveiller l'état de fonctionnement du laser. Consultez la page du journal laser. Lors de l'utilisation du logiciel de découpe pour contrôler la porte lumineuse, la lumière rouge et le point de tir correspondent à certains retours d'état du laser. En l'absence de retour de signal, vérifiez la correspondance de la ligne de commande laser.

(3) Absence de lumière rouge sur la tête laser. Vérifiez l'état du laser et allumez-la. Si le laser est normal, désactivez le bouton de démarrage du laser. Vérifiez si la lentille de protection de la tête laser est sale ou si la protection du miroir est visible. Si la lumière rouge est absente, la tête laser ou la fibre de la machine de découpe laser pour métaux est gravement endommagée. Si la lumière rouge est visible, vérifiez que la lentille de protection de la mise au point est en bon état. Si elle est absente, séparez la tête laser et la fibre pour évaluer l'état des dommages, vérifiez-les et retournez-les pour réparation.

2. Comment résoudre l'alarme du moteur Yaskawa de la découpeuse laser à fibre

Causes possibles :

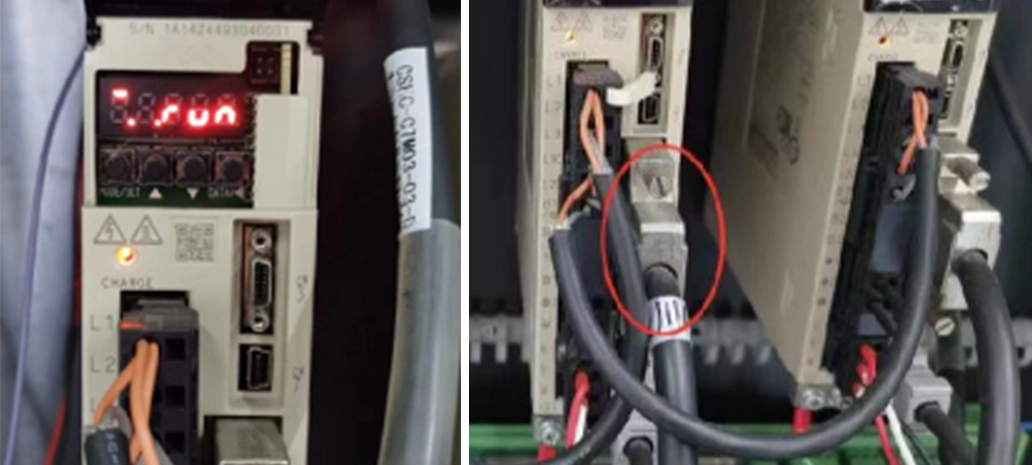

1.Mauvais contact du port de connexion du codeur ou câblage incorrect de la fiche.

2. Le câble du codeur est cassé, court-circuité ou un câble d'impédance supérieure à celle spécifiée est utilisé.

Corrosion due à la température, à l'humidité ou aux gaz ; court-circuit dû à des gouttes d'eau ou à de l'huile de coupe ; mauvais contact de la fiche dû à des vibrations.

3. Dysfonctionnement dû à des interférences sonores.

4. Panne du servomoteur.

Solution :

1. Rebranchez la fiche de l'encodeur pour vérifier le câblage.

2. Vérifiez si le câble de l'encodeur de la machine de découpe laser à fibre est endommagé et si la soudure de la fiche est solide. Vous pouvez connecter le servomoteur à un autre servomoteur. Si l'alarme ne se déclenche pas après la mise sous tension, il est possible que le servomoteur soit endommagé. Si l'alarme persiste, le moteur de la machine de découpe laser ou le câble de l'encodeur peuvent être endommagés.

3. Comment résoudre l'alarme du servomoteur de l'axe X d'une machine de découpe laser pour métaux

1. Un code d'alarme s'affiche sur le servomoteur. Vérifiez-le conformément au manuel.

2. Si aucun code d'alarme n'apparaît sur le servomoteur, initialisez-le et réinitialisez ses paramètres.

Si l'alarme persiste après avoir ressaisi les paramètres de la machine de découpe laser fibre, remplacez la ligne servo du servomoteur. Si l'alarme disparaît, il s'agit du problème.

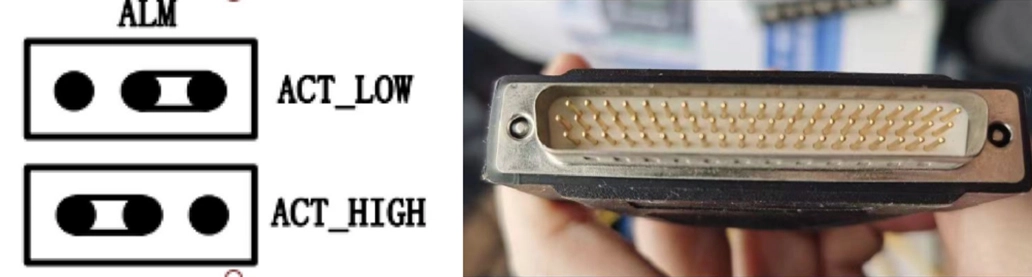

Si l'alarme persiste après avoir remplacé le câble servo, vérifiez si le cavalier de l'interface du câble servo correspondant est à un niveau bas. Un niveau bas est normal.

Si l'alarme persiste, vérifiez si l'aiguille du fil à 62 conducteurs est normale, remplacez le fil à 62 conducteurs par un autre pour tester, si l'aiguille est normale ou remplacez le fil à 62 conducteurs, il y a toujours une alarme, vous devez retourner à l'usine pour réparation.
