Applications des machines de découpe laser - Industrie de la fabrication de machines

L'industrie de la fabrication de machines connaît une transformation importante : la taille des lots de production diminue, les structures deviennent plus complexes, mais les cycles de livraison se raccourcissent.

Dans ce contexte, les lacunes des méthodes de coupe traditionnelles deviennent de plus en plus évidentes.

Par exemple, bien que la découpe à la flamme et la découpe au plasma conviennent aux matériaux d'épaisseurs différentes, elles partagent plusieurs problèmes communs :

La précision de coupe est irrégulière, ce qui nécessite un meulage ou un usinage ultérieur pour la corriger.

Les procédés sont fragmentés, nécessitant des opérations secondaires telles que le perçage et l'ébavurage après le découpage.

La forte dépendance aux moules ou aux dispositifs entrave la production de multiples variétés de produits.

Ces problèmes surviennent rarement de manière isolée ; ils s'accumulent plutôt, affectant les délais de cycle de production, la coordination des processus et les calendriers de livraison finaux.

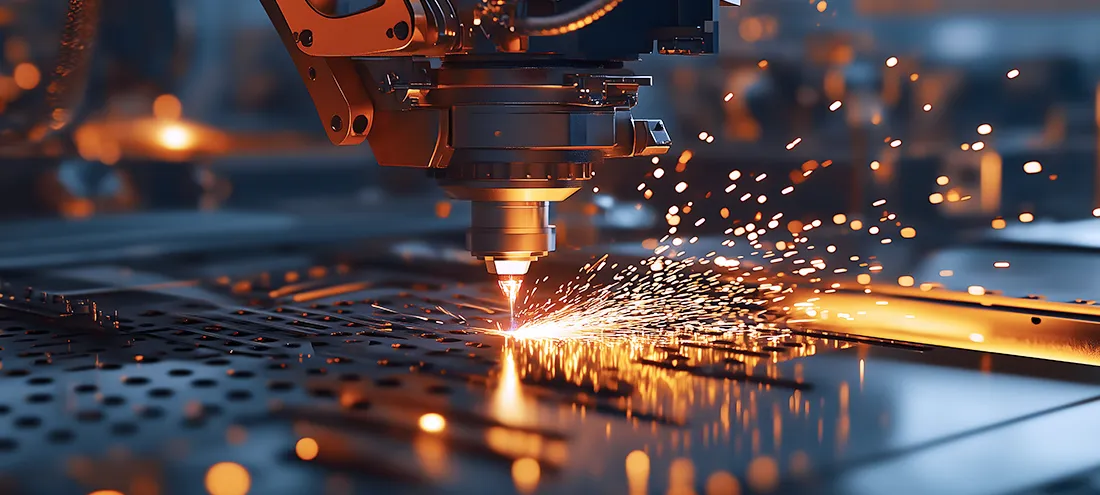

L’intérêt de la découpe laser réside dans le regroupement des tâches de traitement — auparavant réparties sur plusieurs étapes — en une seule phase de « découpage », réduisant ainsi les étapes intermédiaires et améliorant l’efficacité globale de la production.

Quelles sont les applications des découpeuses laser CNC  dans l'industrie de la fabrication de machines ?

1. Transformation de la tôle pour les boîtiers de machines-outils et d'équipements (tôles minces)

Les composants en tôle, tels que les carters de machines-outils et les couvercles de protection, nécessitent généralement une grande régularité dimensionnelle et une précision d'assemblage élevée.

Les défis liés aux procédés d'estampage comprennent :

Dépendance aux matrices, entraînant de longs cycles de développement ;

Incompatibilité avec les petits lots ou les changements fréquents de modèles ;

Les avantages de la découpe laser sont les suivants :

Pas besoin de matrices, ce qui le rend adapté à la production à grande échelle ;

Haute précision de positionnement des trous, facilitant le pliage et l'assemblage ultérieurs ;

Qualité de coupe constante, permettant un passage direct au processus de peinture ;

En production, cela peut accélérer considérablement les délais de réponse en matière de R&D.

2. Découpe des composants et supports de transmission (pièces produites en série)

Ces pièces (telles que les plaques de montage et les connecteurs) ont généralement une faible valeur unitaire mais sont produites en grandes quantités, les coûts des matériaux et du découpage représentant une part importante des dépenses totales.

L'approche d'optimisation pour la découpe laser commence généralement par l'utilisation des matériaux :

Améliorez l'utilisation des feuilles grâce à l'imbrication et à la découpe aux bords communs.

Combinez plusieurs pièces dans une même configuration afin de réduire le gaspillage de matériaux provenant des chutes.

Dans des conditions appropriées où le diamètre du trou correspond à l'épaisseur de la tôle, la découpe laser peut également traiter les petits trous et les contours complexes, éliminant ainsi les opérations de perçage et de fraisage.

Cela améliore l'utilisation des matériaux et réduit les pertes directes dues aux rebuts. Une fois le flux de production rationalisé, et grâce à un système automatisé de chargement/déchargement, un seul opérateur peut superviser plusieurs machines et assurer une production continue.

Des volumes de commandes stables permettent d'améliorer l'utilisation des équipements et se traduisent par une production plus constante par unité de temps.

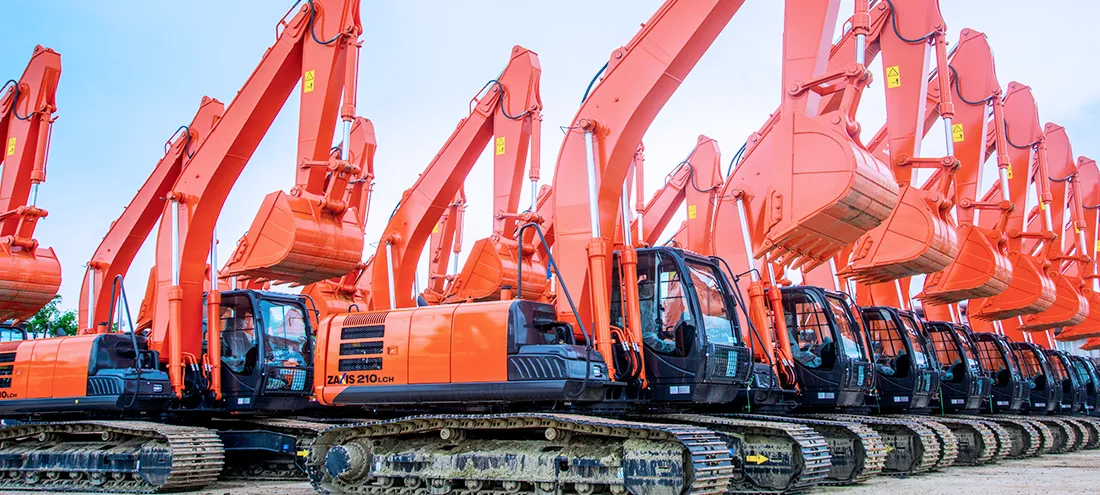

3. Transformation des composants structurels des engins de construction (plaques d'épaisseur moyenne à épaisse)

Les composants structurels des engins de construction utilisent généralement de l'acier au carbone de 10 à 25 mm et comportent de nombreux trous de fixation et des contours irréguliers.

Lors de l'utilisation de la découpe traditionnelle à la flamme, les principaux problèmes sont les suivants :

Précision insuffisante du positionnement des trous, nécessitant un perçage secondaire ;

Bords de coupe bruts, nécessitant un meulage avant soudage ;

Les améliorations apportées par la découpe laser dans ce cas précis sont particulièrement visibles dans les résultats d'usinage :

Pour les plaques d'épaisseur moyenne à mince, une grande régularité dans la position des trous peut être obtenue.

La qualité des arêtes de coupe est plus stable, ce qui réduit le besoin de meulage et de finition avant soudage.

Des contours complexes et des motifs de perforation peuvent être formés en une seule passe, réduisant ainsi les étapes de traitement ultérieures.

Avec moins d'étapes de post-traitement, le temps de cycle de traitement global est généralement plus court que celui de la découpe traditionnelle à la flamme ou au plasma.

4. Découpe de pièces de machines lourdes : tôles épaisses et pièces de grande taille

Dans des secteurs comme la construction métallique et les machines minières, le traitement des plaques épaisses et des pièces de grande taille est une étape cruciale.

Les principaux problèmes liés à la découpe traditionnelle à la flamme sont les suivants : un apport de chaleur élevé, qui entraîne des déformations, et une faible régularité de coupe.

Grâce aux progrès réalisés dans le domaine des lasers de haute puissance, ces derniers ont déjà remplacé la découpe traditionnelle à la flamme dans certaines applications sur des plaques d'épaisseur moyenne à épaisse.

En pratique, cela se traduit par :

Un processus de coupe plus stable pour les contours complexes ou l'usinage en continu.

Une zone affectée par la chaleur plus petite, réduisant ainsi le besoin de redressage ;

Une plus grande homogénéité dans la production par lots ;

Pour les grandes plaques (par exemple, de plus de 6 mètres), les équipements grand format peuvent réduire le besoin de raccordement et de positionnement répété, améliorant ainsi l'efficacité globale du traitement.

Quels sont les avantages des machines de découpe laser à fibre ?

1. Délais de livraison plus courts

L'impact de la découpe laser ne se limite pas à la vitesse, mais inclut également des changements dans l'organisation de la production.

Pas besoin de développement de moisissures.

Changements de produits rapides ;

Moins d'étapes intermédiaires ;

Dans les environnements où les commandes sont très diversifiées, les calendriers de production sont plus faciles à ajuster et la capacité à répondre aux commandes urgentes est considérablement améliorée.

2. Réduire les coûts de fabrication globaux

Les avantages économiques de la découpe laser proviennent principalement de deux aspects :

Utilisation des matériaux : Grâce à l'optimisation de l'imbrication et à la découpe aux bords communs, l'utilisation de la tôle est améliorée, ce qui réduit directement les coûts des matériaux.

Coûts de main-d'œuvre et de processus : réduction des opérations de post-traitement telles que le meulage et le perçage ; moindre dépendance aux opérateurs qualifiés, permettant une plus grande flexibilité en matière de personnel ; les systèmes automatisés minimisent l'intervention manuelle.

Combinés, ces facteurs permettent de mieux maîtriser les coûts de production globaux.

3. Amélioration de la qualité et de la constance des produits

En production de masse, la stabilité est plus importante que la précision de coupe individuelle.

Les avantages de la découpe laser sont les suivants :

Cohérence multidimensionnelle élevée, réduisant les ajustements d'assemblage ;

Qualité de coupe stable, facilitant le soudage ;

Automatisation élevée, réduisant les erreurs humaines ;

Il en résulte un taux de retouche plus faible et un processus de production plus contrôlable.

Solutions de découpe laser pour l'industrie de la fabrication de machines

Lorsque le traitement passe de la tôle standard aux plaques d'épaisseur moyenne à épaisse ou aux grands composants structurels, les capacités de l'équipement deviennent un facteur critique.

Par exemple, dans l'usinage de machines de construction ou de composants de structures en acier, les difficultés courantes comprennent :

Plaques de grande taille nécessitant plusieurs opérations de positionnement

Accumulation de zones affectées thermiquement lors de la découpe de tôles épaisses

Exigences de haute constance pour la production par lots

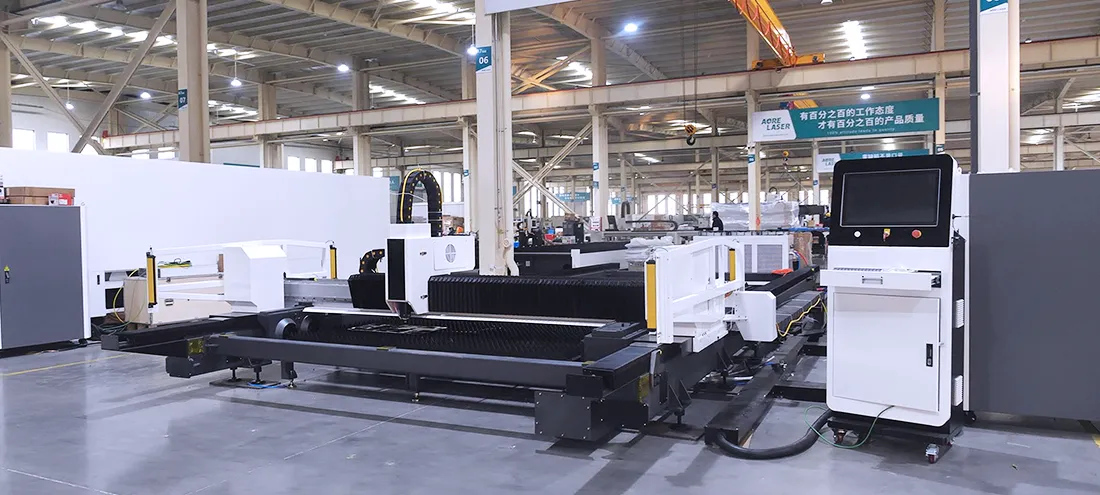

Dans ces conditions, l'équipement doit simultanément offrir : une surface de traitement suffisante, une capacité de découpe de tôles épaisses stable et une robustesse structurelle permettant un fonctionnement prolongé. Prenons l'exemple de l'équipement GR, conçu pour le traitement de grands formats et de tôles épaisses : sa conception est axée sur les environnements de production intensifs.

Le traitement grand format réduit le besoin d'assemblage de panneaux et de positionnement répété.

Sa stabilité lors de la découpe de tôles épaisses la rend plus adaptée à la production en continu.

Sa structure modulaire facilite les extensions futures

Dans ces applications, la capacité de la zone de travail et la stabilité de la coupe des tôles épaisses ont souvent un impact plus direct sur l'efficacité globale de la production que la vitesse de coupe seule.

La découpe laser ne change pas seulement la méthode de découpe, mais toute l'organisation du processus de production.

Pour les entreprises de fabrication mécanique, cette transformation se traduira à terme par des délais de livraison plus maîtrisables, une qualité de produit plus constante et une structure de coûts plus claire.

Dans la pratique, il est recommandé de choisir la solution de traitement qui correspond le mieux à vos besoins de production en tenant compte des conditions réelles d'exploitation et en effectuant des tests de prototypes et une validation des données.
