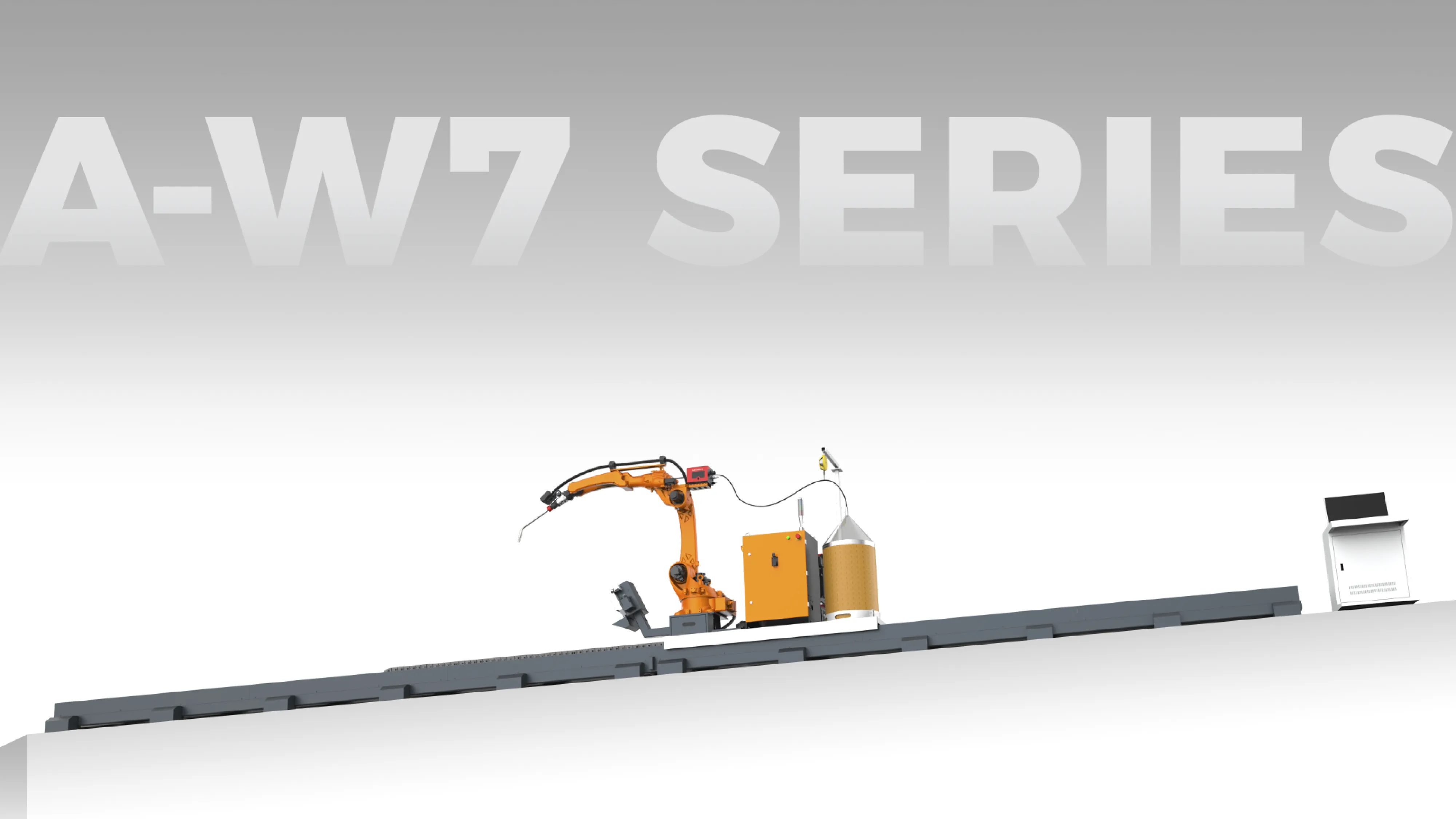

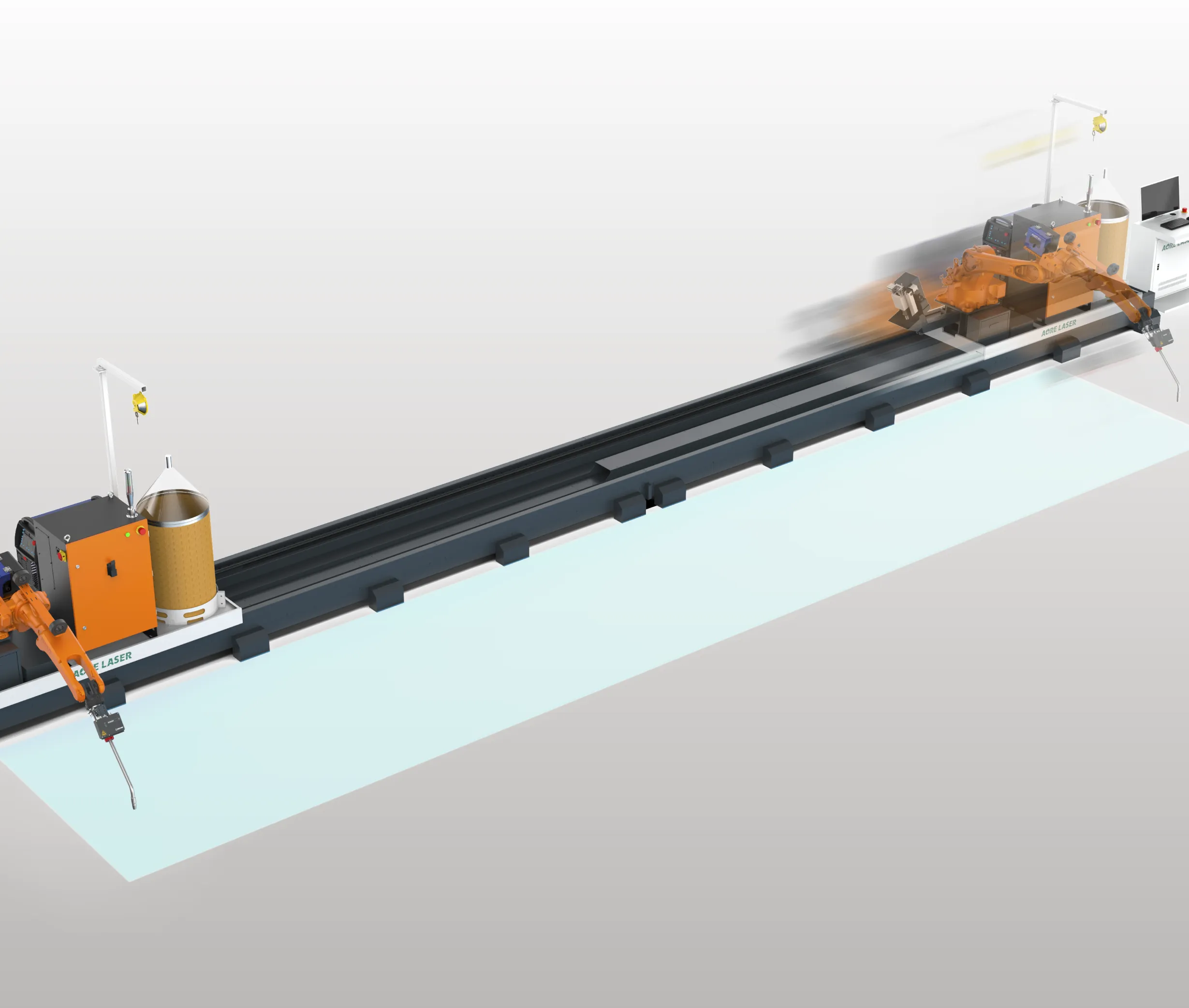

Conception sur rail au sol fermé avec course étendue, permettant un soudage efficace sur diverses structures en acier, notamment les poutres de pont roulant, les tôles nervurées, les supports, les diaphragmes de pont, les sous-ensembles de navires et les panneaux de pont flottants.

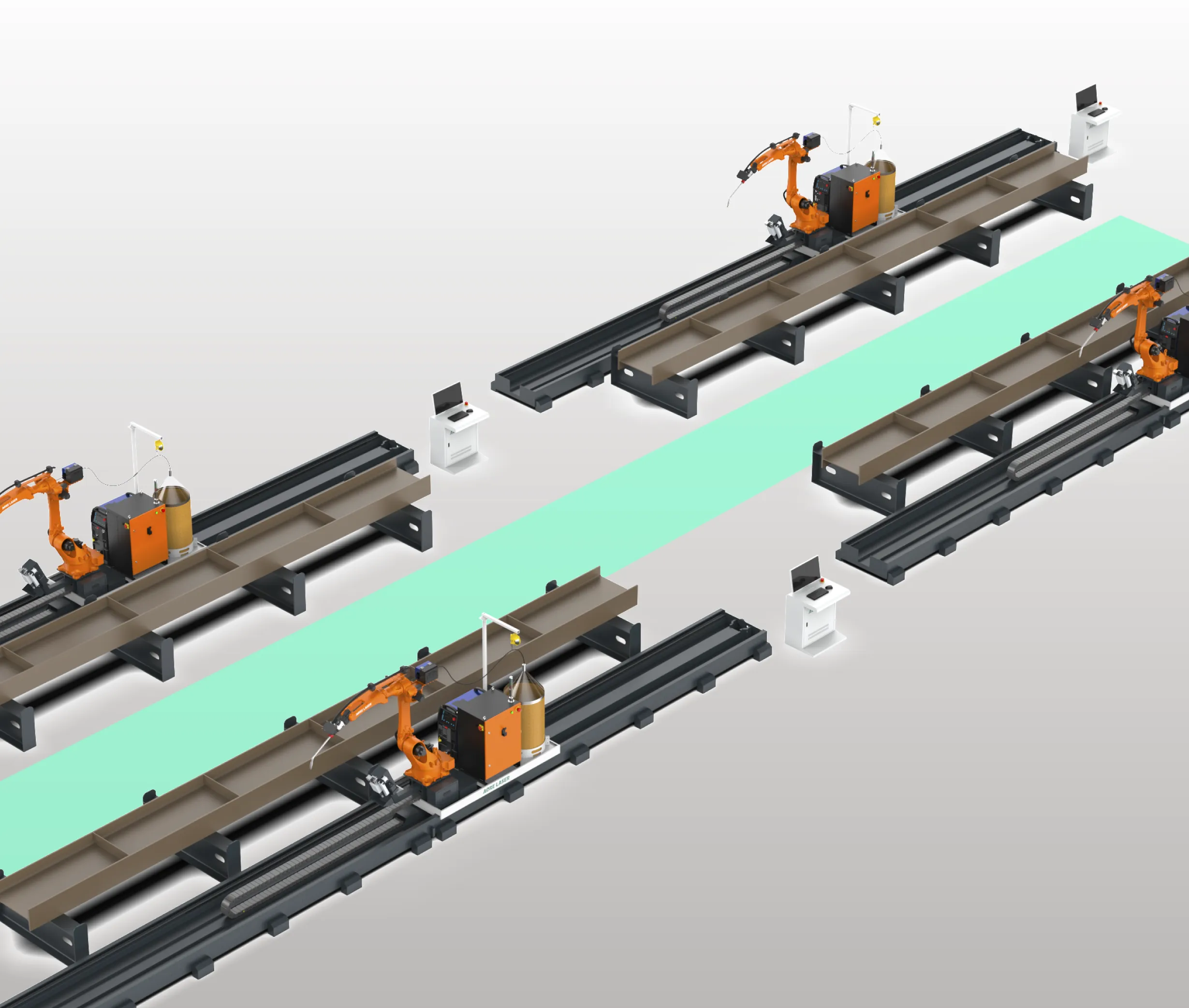

Conception modulaire compatible avec le traitement multi-postes et différentes dimensions de structures caissonnées. Le temps d'installation est considérablement réduit par rapport aux systèmes conventionnels, ce qui accélère le démarrage de la production.

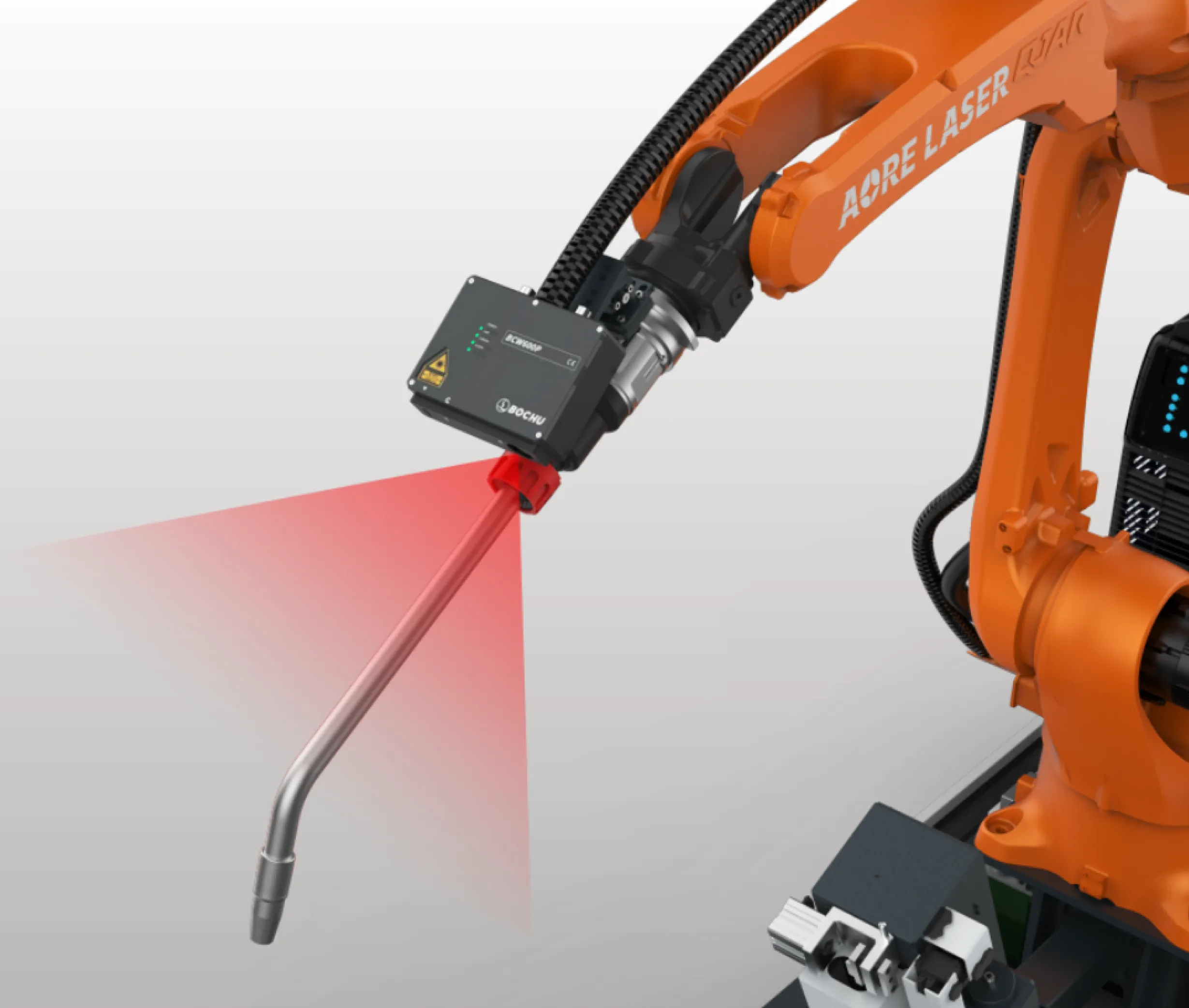

Équipé d'un système de vision 3D et d'un algorithme de détection de cordon par IA, le poste A-W7 identifie automatiquement les positions et les angles de soudure, réduisant ainsi le temps de réglage et d'apprentissage.

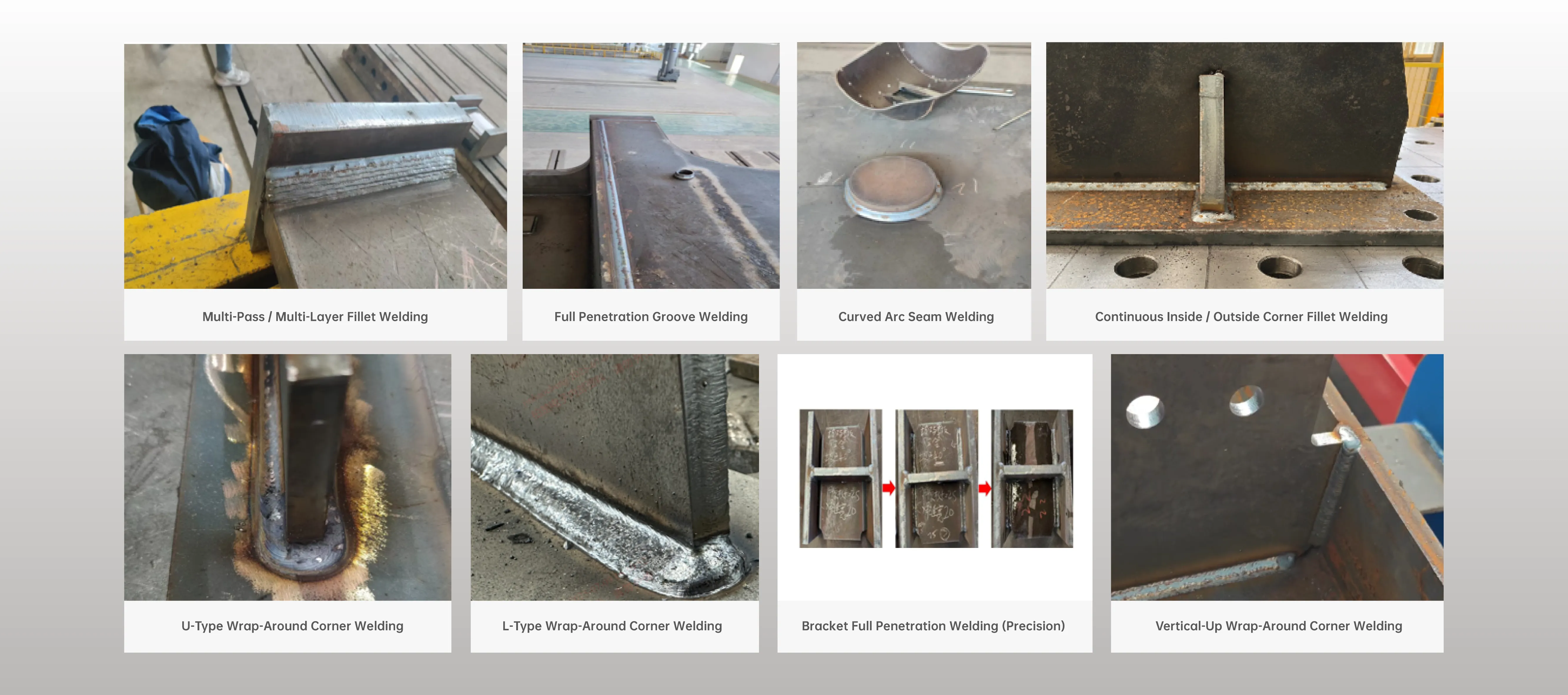

Bibliothèque de procédés intégrée couvrant le soudage à plat, le soudage d'angle à plat, le soudage vertical ascendant, le soudage d'angle, le soudage vertical ascendant enveloppant, le soudage en position verticale et le soudage multipasse/multicouche, garantissant une qualité de soudure constante pour tous les types de pièces.
Prise en charge de l'importation de modèles 3D et de la programmation hors ligne. Le système génère automatiquement les trajectoires d'outils, extrait les cordons de soudure et configure tous les paramètres de procédé en un clic. Le suivi d'arc en temps réel assure la constance de la soudure et une gestion flexible du personnel.

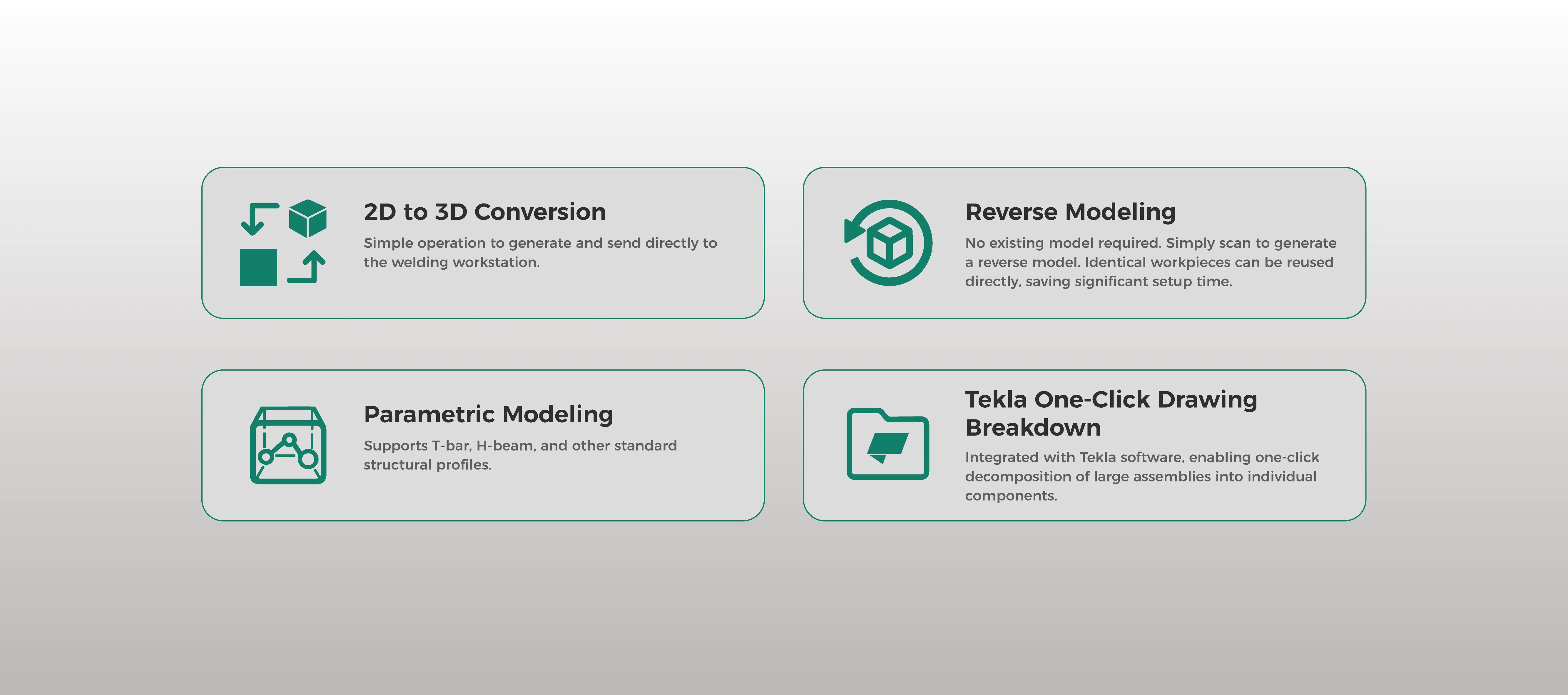

Prise en charge de l'importation de modèles 3D, de la modélisation inverse et de la conversion 2D vers 3D, avec intégration au cloud MES. Les pièces peuvent être positionnées librement et localisées rapidement grâce à une caméra de vision.
La technologie du jumeau numérique crée une réplique virtuelle du poste de travail. Grâce à l'extraction automatique des joints et à la synchronisation en temps réel entre les environnements numérique et physique, l'état de la production est constamment visible pour un contrôle qualité optimal.
Conception sur rail au sol fermé avec course étendue, permettant un soudage efficace sur diverses structures en acier, notamment les poutres de pont roulant, les tôles nervurées, les supports, les diaphragmes de pont, les sous-ensembles de navires et les panneaux de pont flottants.
Conception modulaire compatible avec le traitement multi-postes et différentes dimensions de structures caissonnées. Le temps d'installation est considérablement réduit par rapport aux systèmes conventionnels, ce qui accélère le démarrage de la production.
Équipé d'un système de vision 3D et d'un algorithme de détection de cordon par IA, le poste A-W7 identifie automatiquement les positions et les angles de soudure, réduisant ainsi le temps de réglage et d'apprentissage.
Bibliothèque de procédés intégrée couvrant le soudage à plat, le soudage d'angle à plat, le soudage vertical ascendant, le soudage d'angle, le soudage vertical ascendant enveloppant, le soudage en position verticale et le soudage multipasse/multicouche, garantissant une qualité de soudure constante pour tous les types de pièces.
Prise en charge de l'importation de modèles 3D et de la programmation hors ligne. Le système génère automatiquement les trajectoires d'outils, extrait les cordons de soudure et configure tous les paramètres de procédé en un clic. Le suivi d'arc en temps réel assure la constance de la soudure et une gestion flexible du personnel.
Prise en charge de l'importation de modèles 3D, de la modélisation inverse et de la conversion 2D vers 3D, avec intégration au cloud MES. Les pièces peuvent être positionnées librement et localisées rapidement grâce à une caméra de vision.
La technologie du jumeau numérique crée une réplique virtuelle du poste de travail. Grâce à l'extraction automatique des joints et à la synchronisation en temps réel entre les environnements numérique et physique, l'état de la production est constamment visible pour un contrôle qualité optimal.
L'excellence au service de l'industrie manufacturière From high-precision cutting to intelligent automation, we support global manufactures to solve real-world challenges, improve production efficiency, and unlock values.
L'excellence au service de l'industrie manufacturière De la découpe de haute précision à l'automatisation intelligente, nous accompagnons les fabricants du monde entier pour relever les défis concrets, améliorer leur productivité et créer de la valeur.
Construction de ponts
Transport ferroviaire
Construction navale
Structures métalliques
| Modèle | A-W7 |
|---|---|
| Longueur du rail axe X | 10000mm |
| dimensions du rail au sol | 1050 x 11600 mm |
| portée maximale | 2014 mm |
| vitesse de déplacement maximale | 40m/min |
| précision de positionnement | ±0.05mm |
| types de joints soudés | joints plats/joints d'angle plats/coudes horizontales/coudes verticales ascendantes/coudes verticales descendantes |
| matériaux soudables | acier au carbone/acier faiblement allié/acier inoxydable (finition non miroir) |
